拿起商品，大家首先看的是什么？
是標簽?。?！沒錯吧~
貼標機是一種包裝機器，用于將標簽粘貼到物品上。它通常由一個帶有卷軸和標簽的裝置和一個應用標簽的機械臂組成。
貼標機被廣泛應用于包裝、物流、制藥和食品行業等領域。

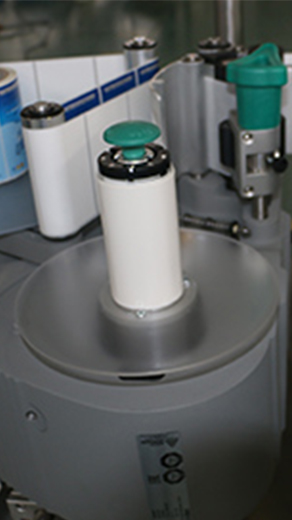

No.1立式貼標機
貼標時物料處于站立的姿勢，常用于較大的瓶體、盒子等物料。圓瓶類產品可實現圓周、半圓周、圓周定位貼標等功能。

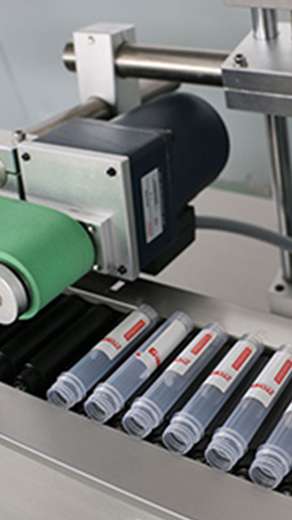

No.2臥式貼標機
貼標時物料處于躺臥的姿勢，常用于細小的瓶體，特別像口服液瓶、安瓿瓶等。

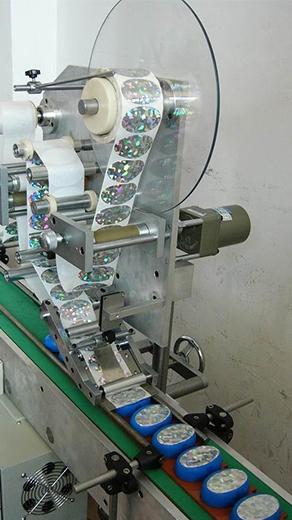

No.3平面貼標機
適用于多類產品的上平面的貼標，如紙盒、書本、文件袋、塑膠殼等。

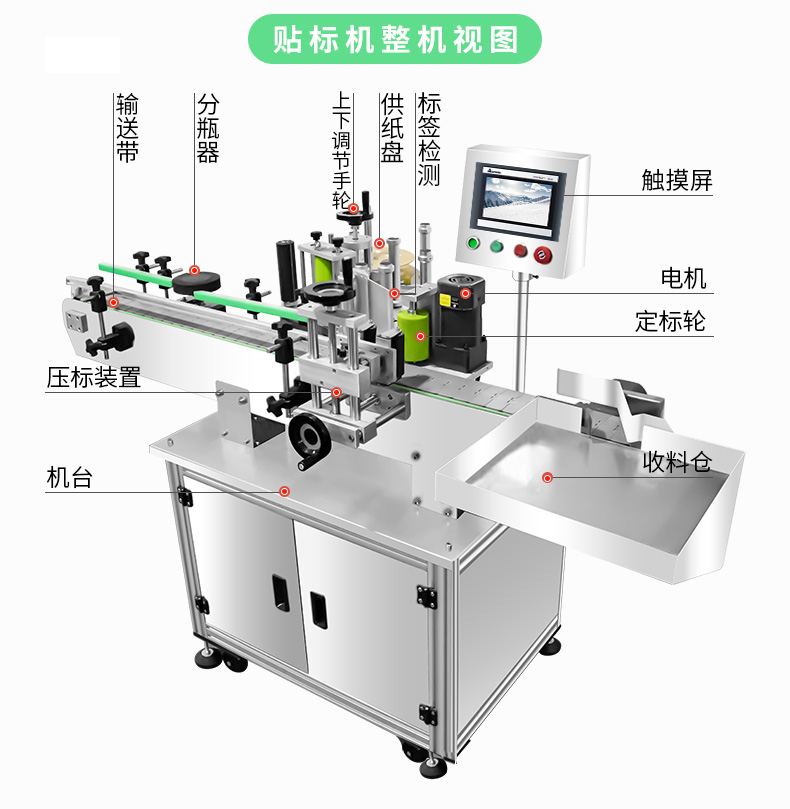

貼標機工作原理
貼標機工作原理
貼標機的機械系統包括一個驅動輪，一個貼標輪和一個卷軸。
驅動輪間歇性的拖動輸送帶運動，標簽帶從卷軸中被拉出，同時經過貼標輪，貼標輪會將標簽粘貼在來料上。
平面貼標機工作原理
感應器檢驗到商品的數據信號，傳送數據信號到貼標自動控制系統，在適當時刻送出標簽貼紙，吸附標識的吸頭降低貼標并覆標，隨后退還原點吸附下一張標識，等候下一個貼標數據信號，一張標識的粘貼姿勢完成。
圓瓶類貼標機工作原理——立式/臥式
分瓶機構將商品分離后，感應器檢驗到商品經過，傳到數據信號到貼標自動控制系統，在適度部位自動控制系統操縱電機送出標識并粘貼在商品待貼標部位上，商品流過覆標設備，覆標帶推動商品旋轉，標識被滾覆，一張標識的粘貼姿勢完成。（或者商品旋轉中另外貼標和覆標 ）
應用范圍廣
貼標機可廣泛應用于食品、玩具、日化、電子、醫藥、五金、橡膠、印刷等行業 。
貼標機控制系統

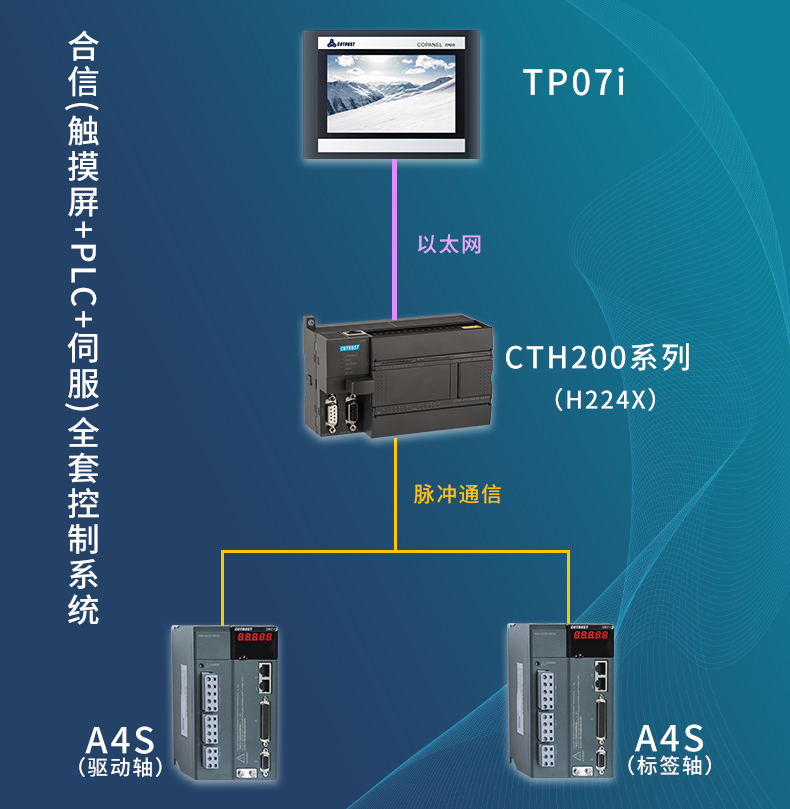

本次方案介紹的機型采用
合信（觸摸屏+PLC+伺服）全套控制系統
貼標機設備采用合信CTH200系列PLC高性能H224X進行控制，搭配合信TP07i以太網觸摸屏，2軸分別由合信旗艦版A4系列伺服A4S進行驅動。
H224X具有外部中斷功能，可實現定點貼標，標簽軸與卷軸互相聯動，卷軸上采用了開環的位置控制，用來保持標簽帶的張力，
A4S快速響應確保標簽不斷起停定位精準。實現了高速高精度的全自動貼放標簽。

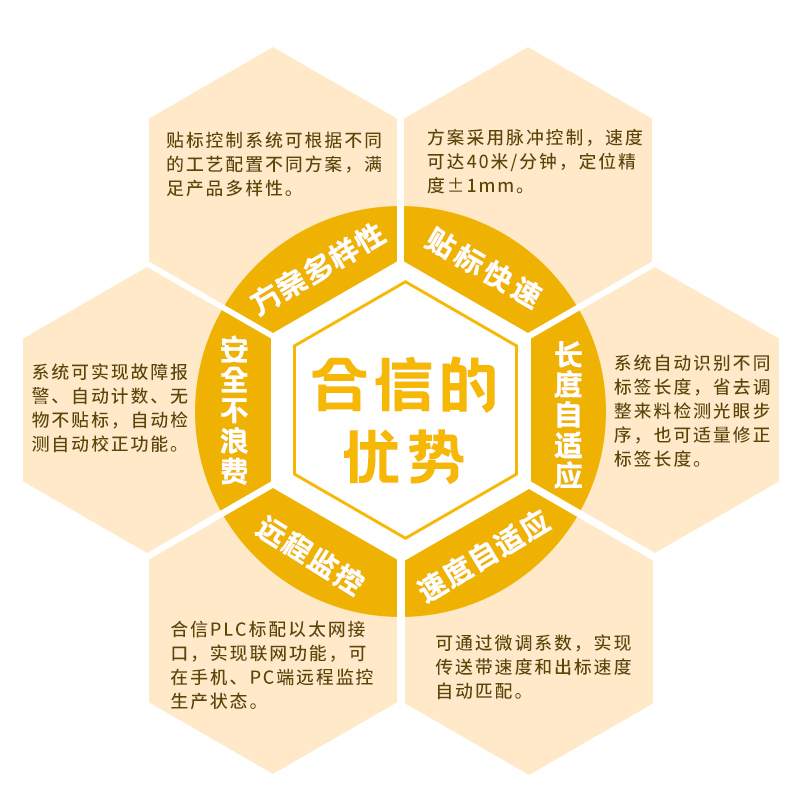

合信貼標機控制系統優勢
