污水處理自動化控制解決方案

污水處理產業結構

污水處理是指通過專業處理手段去除或降低不同類型污水中的固體污染物及有機污染物，令被凈化的水質能夠達到再次使用或排放要求的過程。

關于污水處理的運營

什么是污水運營？

定義：專門從事污染物處理、處置的社會化有償服務或者以營利為目的的根據雙方簽訂的合同承擔他人環境污染治理設施運營管理的活動。

①廣義：環境保護設施運營

《環境污染治理設施運營資質許可管理辦法》（環?？偩值?3號令）

②狹義：在污水處理廠建設完成后，各處理設備和監測儀器都有專人維護、保養和維修，確保污水處理廠出水水質達標排放。

污水運營須要做什么？

What should be done for sewage operation？

①日常巡檢

污水處理廠的操作工對廠區各設備作常規巡檢，填寫巡檢表格，記錄各設備的運行情況，在發現異常的時候及時處理簡單的故障，處理不了的事情，需要及時上報廠長或者聯系機器修理工及時處理。

②污水處理設備的保養和故障維修

污水站各設備需要定期保養，例如：鼓風機機油需要定期更換，壓泥機齒輪需要添加黃油等；在設備出現故障的時候及時維修各設備，保證污水廠正常運行。

③水質化驗

化驗員每日化驗進出水相關指標（pH、COD、氨氮、總磷、總氮等），廠長或技術員根據數據調節運行參數和加藥方案，保證出水水質達標。

④收費

廠長根據運營簽署的合同，按照付款節點（每月/每季）和請款要求，準備相關請款資料，走請款流程，保證運營收費正常。

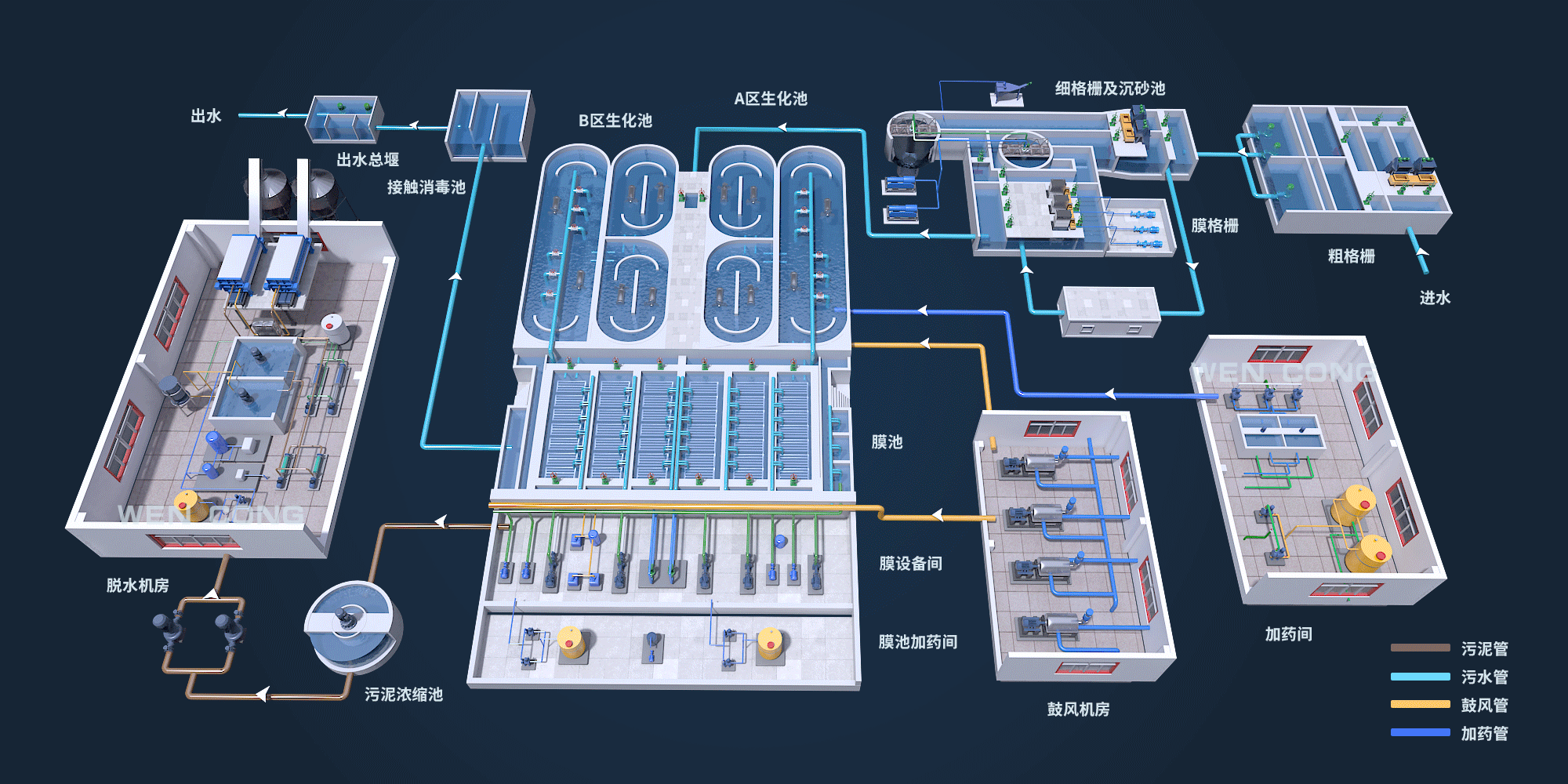

污水自控所涉及的工藝及設備

   1、主要設備總覽

⑴專用設備

　　格柵除渣機、表面曝氣機、轉刷曝氣器、潛水推進器、立式攪拌機、刮砂機、刮泥機、刮泥吸泥機、污泥濃縮刮泥機、污泥消化池?cái)嚢柙O(shè)備、藥液攪拌機、污泥脫水機等。

⑵通用設備

各類污水泵、污泥泵、計量泵、螺旋泵、空氣壓縮機、羅茨鼓風機、離心鼓風機、電動葫蘆及橋式起重機（手動）、及各種電動閥門、啟閉機和止回閥等。

⑶電器設備

以上專用設備和通用設備配備的交直流電動機、變速電動機及啟動開關設備、照明設備、避雷設備、變配電設備等。

⑷儀器儀表

電磁流量計、超聲波流量計、空氣流量計、液位計、溶解氧測定儀、pH測定儀、連續采樣器、CODCr測定儀、天平及各種化驗室分析儀器等。

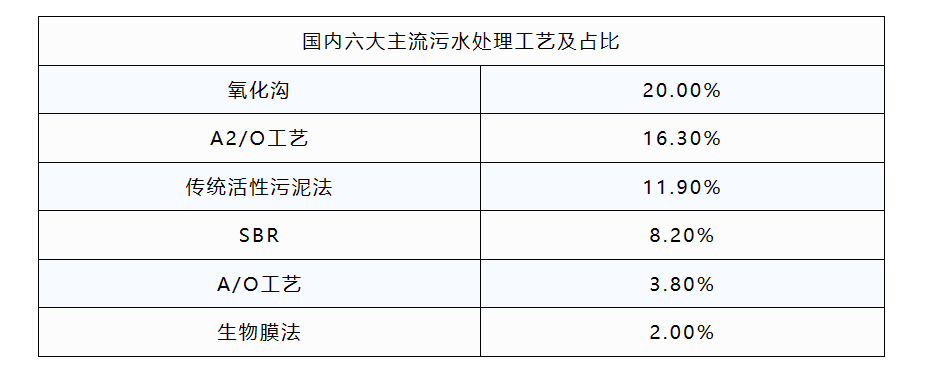

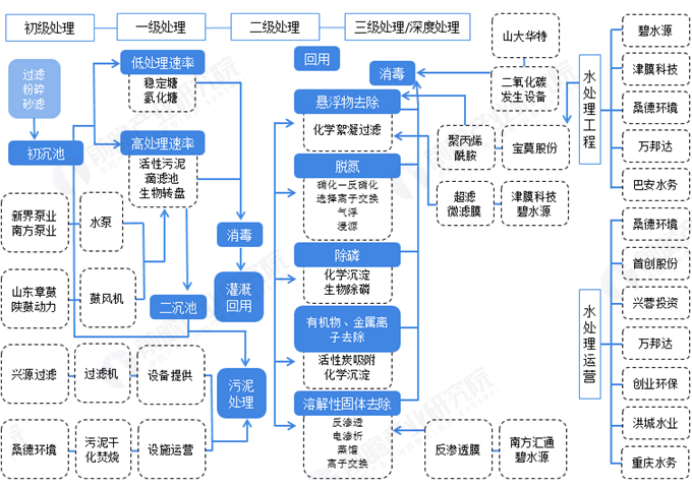

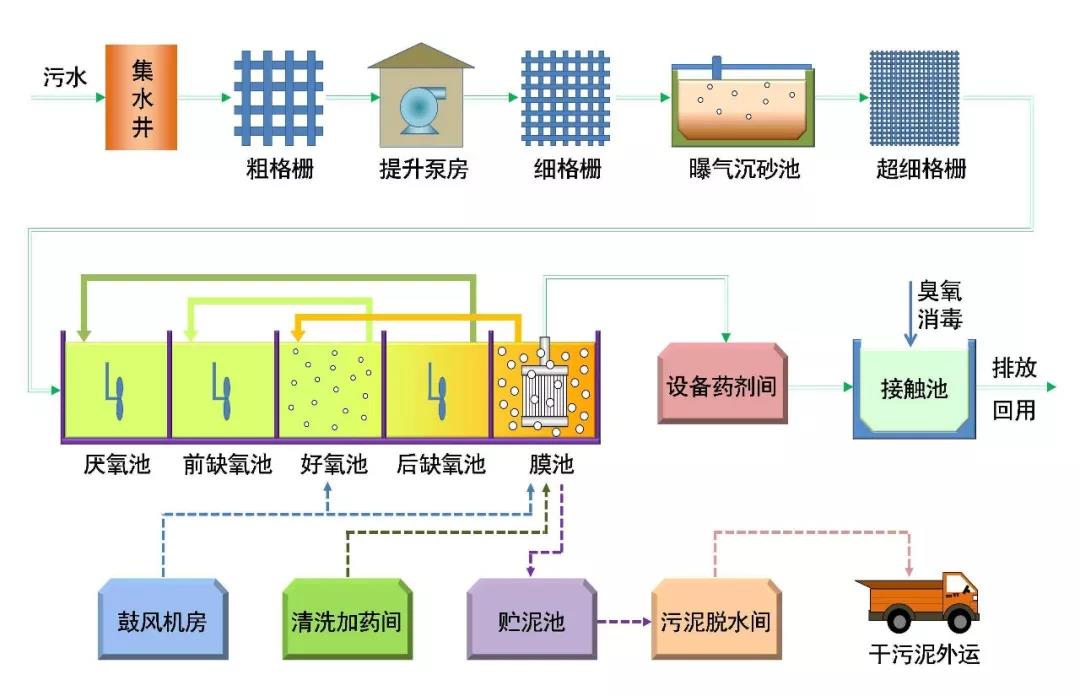

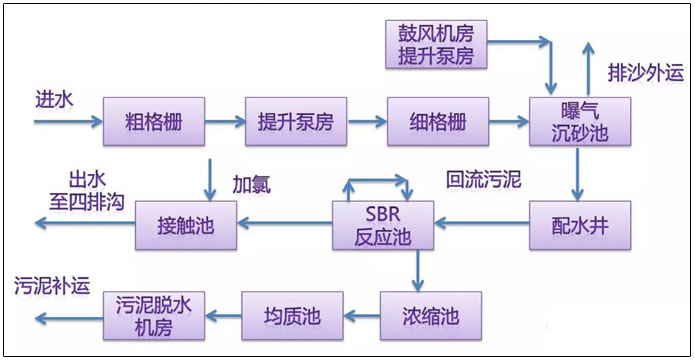

目前我國六大主流處理工藝

據不完全統計，全國范圍內已建成運營的污水處理廠數量約4000座。

基于工藝、設備在自動化控制層面存在的問題

• 制度管理

目前我國工業廢水處理中存在著監強控弱、只監督無控制的現象。因此，造成許多控制信息得不到有效的利用，影響到整個工業廢水處理質量。

• 手動和自動化控制

因污水處理工藝的特殊性，需要經過長期的生化處理，以及復雜的處理環節才能完成。同時，由于控制軟件的作用參數較多、在線穩定性較差，使得實現自動化的難度加大。由于水生物化學處理時間長，反應過程緩慢，自動化控制技術的研究和開發和實踐是一項長期的工程，因此，加強廢水處理的監測工作非常有必要。

• 對廢水的質量進行監控

污水質量控制和檢測存在著滯后現象。為更好地控制污水處理系統，必須有效地合理使用自控儀器，完善自動控制技術，優化控制技術。

• 員工培訓

廣泛的專業領域和廣闊的領域是自動控制系統的主要特點。包括計算機控制知識、在線儀器檢測知識、電器控制知識等多個方面的知識需要員工能夠很好的理解和掌握。為此，應對員工進行專業培訓、實戰演練等有效措施來解決此類問題。

我們可以提供什么？

合肥海戈自動化為【污水處理】建設單位及運營單位提供可靠的PLC自動化控制系統

We provide reliable automatic control system for water treatment construction units and operation units.

【1】什么是污水處理自動化控制系統？

采用“集中管理，分散控制”的方式，以“無人值班、少人值守”為目的，保證污水廠生產的穩定和高效，減輕勞動強度，改善操作環境的同時，提高污水廠的現代化生產管理水平。

應用目標：自動控制系統主要對污水處理過程進行自動控制和自動調節，使處理后的水質達到預期標準。

特點：環節多，系統龐大，接線復雜。

【2】系統的主要結構有哪些？

生產過程自動化控制系統、污水處理流程智能控制系統、在線儀表建設系統、視頻監控安防系統，及辦公管理信息系統五部分構成。

【3】自控系統主要功能有哪些？

一般性自控系統特征：

模擬量和數字量、順序控制和實時控制、開環控制和閉環控制等

污處系統的個性特征：

（如最終控制對象是COD、BOD、SS、氨氮、總磷和pH值），為使這些參數達標，必須對眾多設備的運行狀態、各池的進水量和出水量、進泥量和排泥量，加藥量，各段處理時間等進行綜合調整與控制。

【4】功能實現的邏輯程序是什么？

• 自動操作功能：自控系統利用自動操作裝置根據工藝條件和要求，自動地啟動或停運某臺設備.對被控設備進行在線實時控制，調節某些輸出量大小，或進行交替循環動作，如在污水處理工藝過程中控制利用自動操作裝置定時地對初沉池進行排泥，則需要定時自動啟動排泥泵前閥門、排泥泵等設備。在線設置PLC的某些參數。

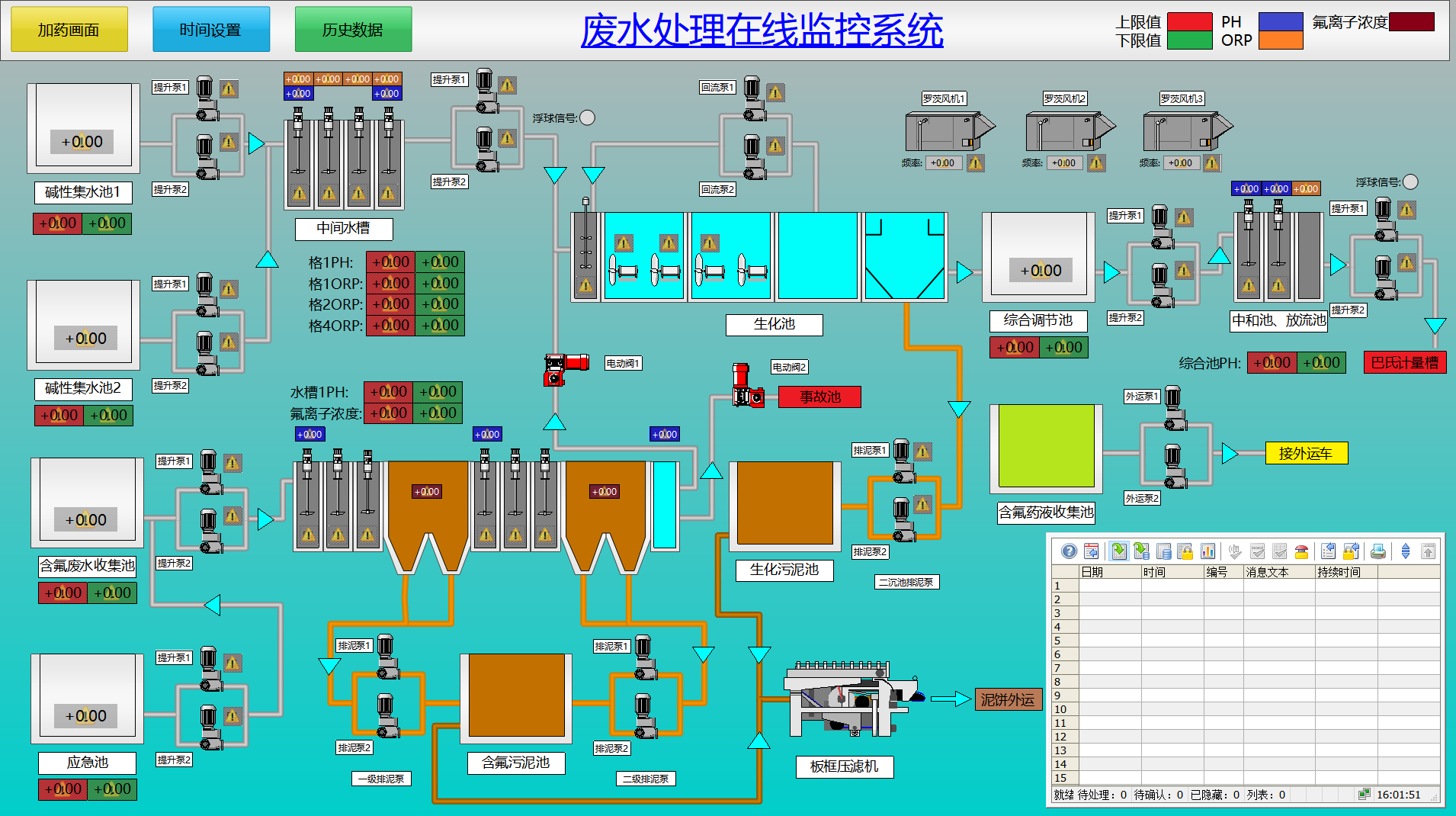

• 顯示和存貯功能用圖形、數字實時地顯示各現場被控設備的運行工況，以及各工藝段的現場狀態參數，這些參數還可保留到一定的天數記錄儲存在PLC內，需要時調岀供分析研究用。

• 打印功能可以實現報表和圖形打印及各種事件和報警實時打印。打印方式可分為定時打?。ㄈ鐖D表等）、事件觸發打印。

• 自動保護，自動報警功能當某一模擬量（如電流、水壓、水位）的測量值超過給定范圍或某一開關（如電機的停啟、閥門開關）量發生變化，可根據不同的需要發出不同等級的報警。

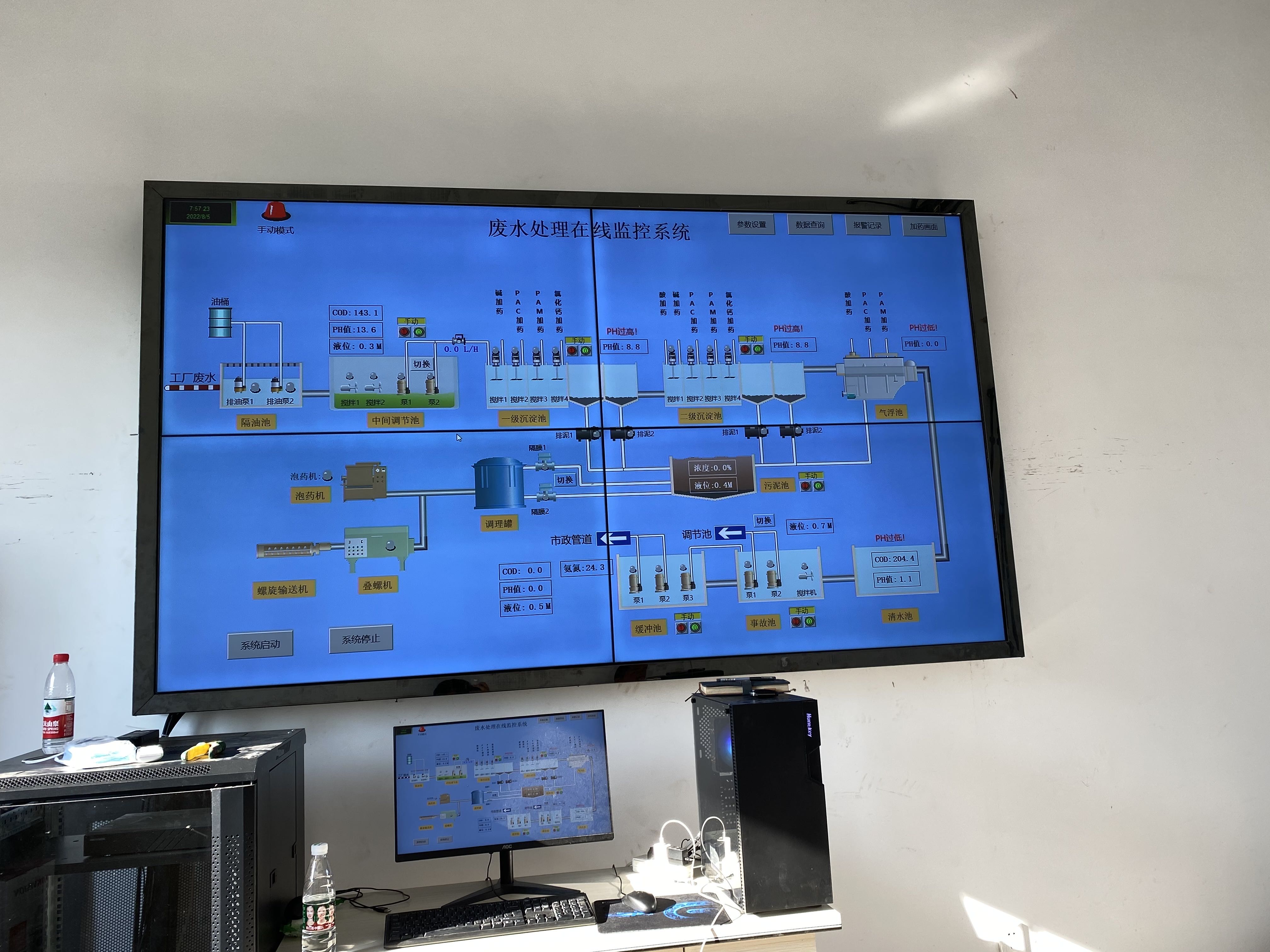

合肥海戈污水處理自動化控制系統

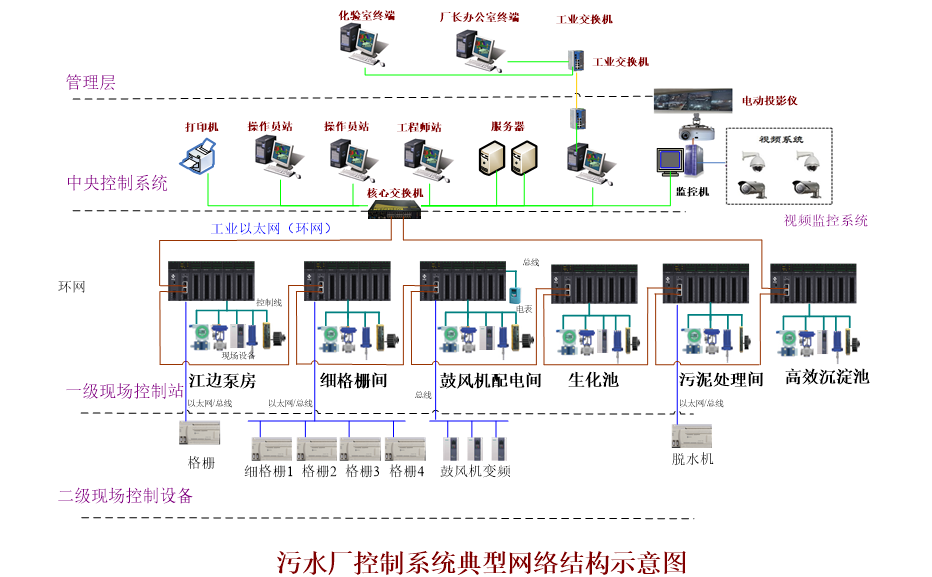

合肥海戈自動化控制系統采用目前國內外污水處理廠廣泛應用并取得良好效果的基于可編程邏輯控制器（PLC）的集散型控制系統，以及監控和數據采集（SCADA）系統。系統設計基于現代先進控制思想，集散型控制系統的特點是將管理層和控制層分開。

1. 管理層主要是對全廠的生產過程進行監視、數據存儲和分析；
2. 控制層主要是通過現場PLC或計算機完成各自轄域內工藝過程和工藝設備的自動控制，同時在傳統控制的基礎上，提供了智能控制的可能性。

當生產操作不正常，有可能發生事故時，自動保護裝置能自動地釆取措施（如連鎖動作），防止事故的發生和擴大，保護職工人身和設備的安全。實際上自動保護裝置和自動報警裝置往往是配合使用的，相互依靠的。

可靠的產品基于可靠的組件

我們將根據實際的項目的設計需求配置穩定的架構，

同時我們也會提出基于成本層面的優化建議。

We will configure a stable architecture according to the actual project design requirements, and we will also put forward optimization suggestions based on the cost level.

● 西門子wincc 7.5 SP2組態軟件

污水處理是一個復雜的能耗密集型過程，這就要求處理廠的所有環節都能實現節能、環保和簡單的運營管理。

無論是計劃建設新廠還是對現有工廠進行升級改造，我們都將通過硬件和軟件系統、全面的服務和專業技術知識來為您提供支持，使污水處理行業保持高效、可持續。

    WinCC 基本系統軟件是各種應用程序的核心關鍵。 基于開放式編程接口，西門子開發了大量的 WinCC 選件，并協同外部合作伙伴共同開發了各種 WinCC 附加件，構建了一個完整的 SCADA軟件生態系統。 • WinCC 可運行在滿足特定硬件需求的所有 PC 機上。

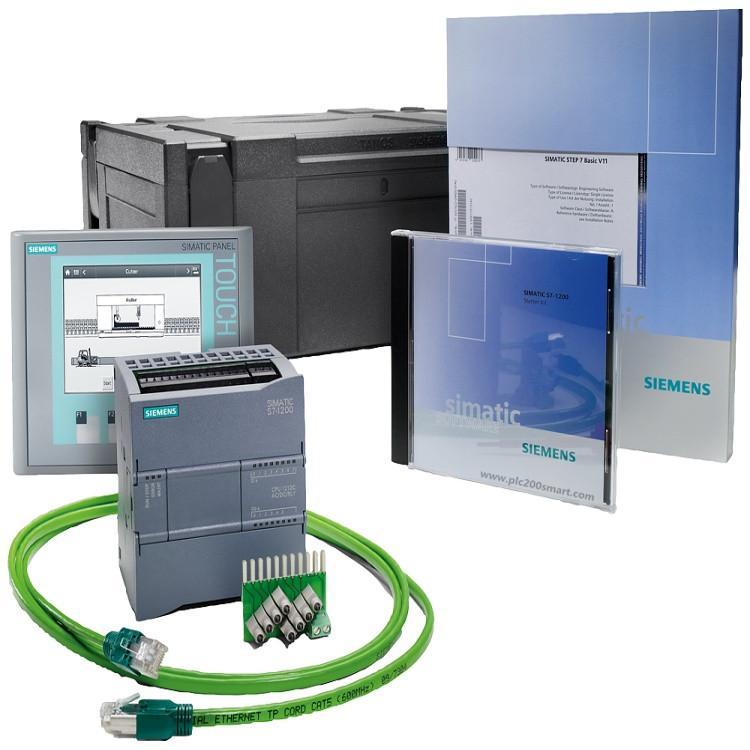

• 西門子S7-200 SMART 可編程控制器

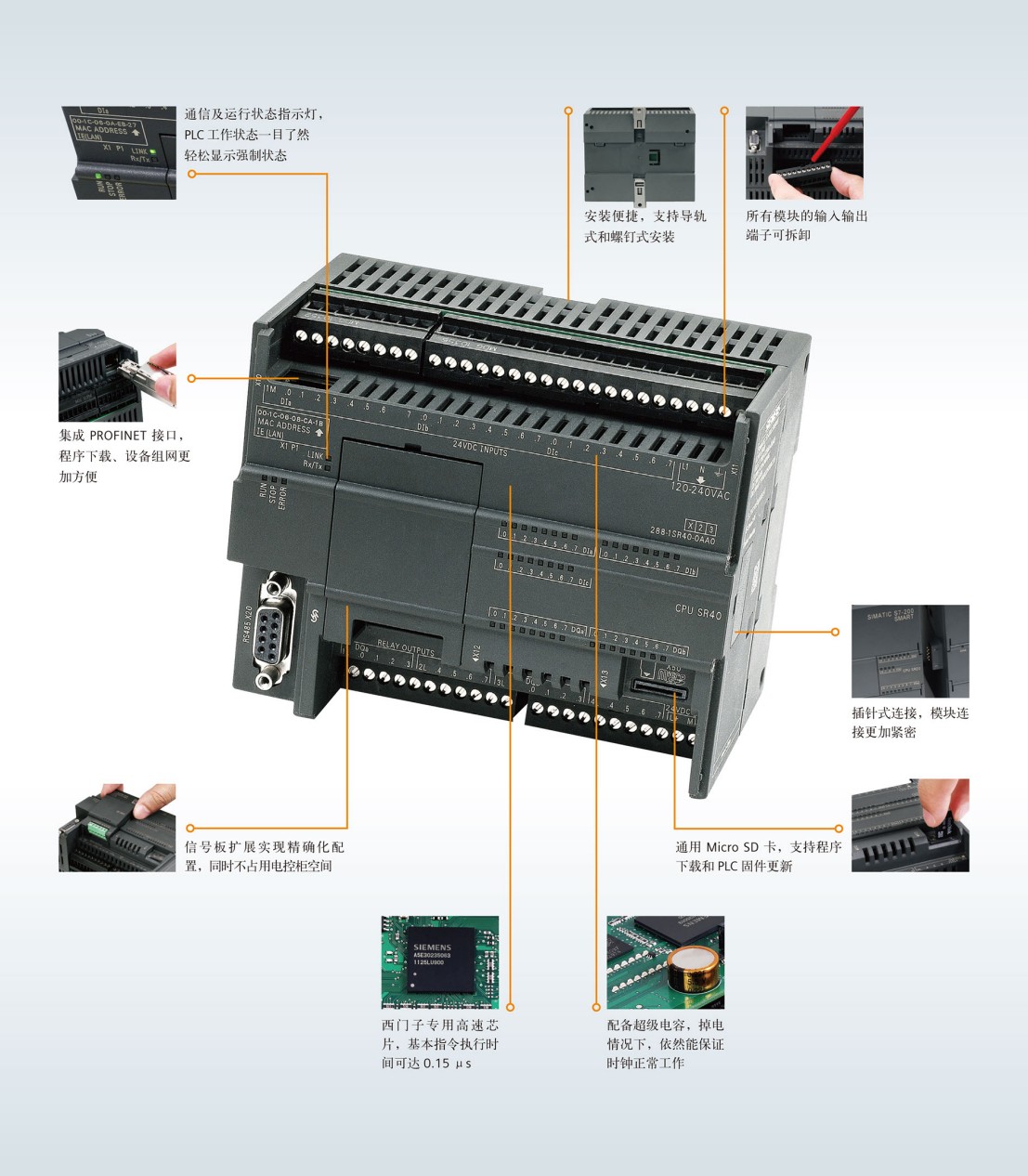

全新  CPU 模塊，可全方位滿足不同行業、不同客戶、不同設備的各種需求。 SR/ST 標準型 CPU 可擴展 6 個擴展模塊和 1 個信號板，適用于 I/O 點數較多，邏輯控制較為復雜的應用。

● SIMATIC HMI【人機界面】

西門子作為您的一站式提供商，其提供的人機界面SIMATIC HMI 可用來處理機器設備與系統日益復雜的過程。SIMATIC HMI 經過優化，通過在硬件和軟件中采用開放式和標準化接口來滿足具體人機界面需求，高效集成到自動化解決方案中。
