VOCs工業廢氣治理自動化解決方案

1、RTO蓄熱式焚燒爐自動化控制系統

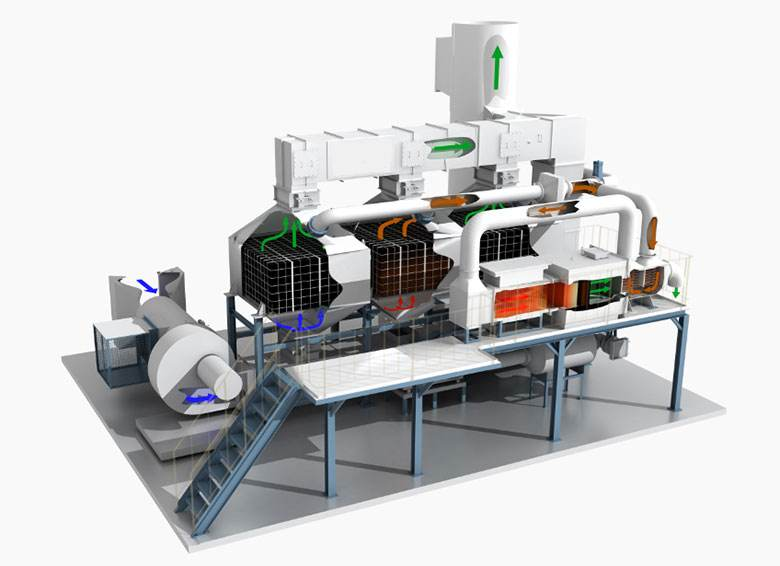

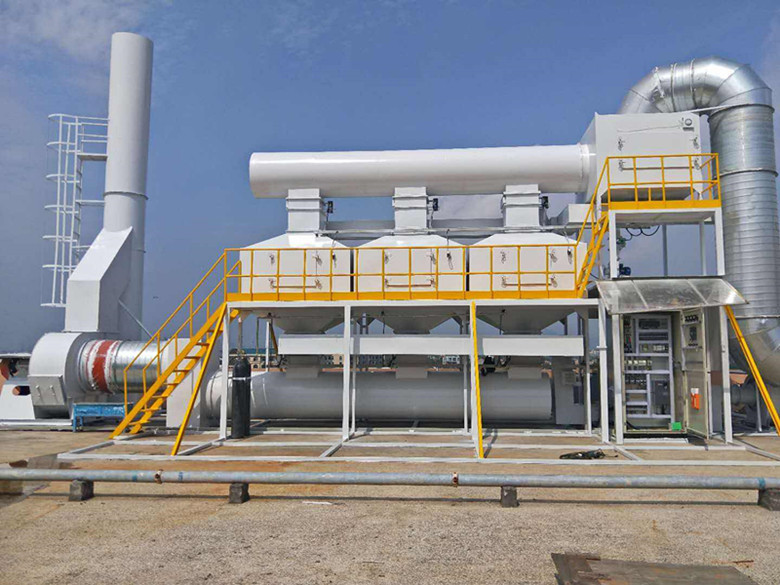

RTO爐是指將工業有機廢氣進行燃燒凈化處理，并采用蓄熱體吸收、釋放燃燒熱量，對待處理廢氣進行換熱升溫、對凈化后氣體進行換熱降溫的裝置。

RTO爐系統包括哪些？

RTO爐體、燃燒器、風機、提升閥、吹掃閥、新風閥、旁通切斷閥、應急排放設施、熱旁通閥、煙囪、管道、電氣（配電柜、操作柱等）、自控（PLC或DCS）、儀表（溫度、壓力、流量、烴分析儀等）等。

RTO自控系統作用是什么？

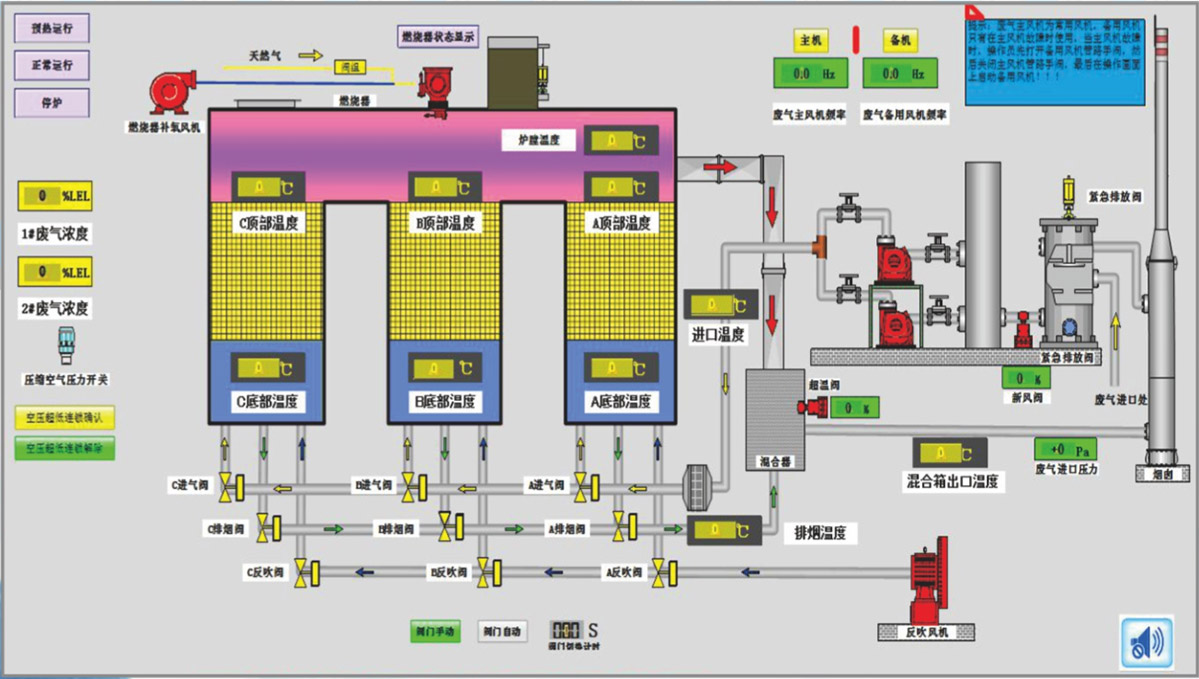

 RTO爐系統設置PLC或DCS控制系統（視情況可設置安全儀表系統），主要對風機、閥門、燃燒器、爐膛和廢氣管道等設備設施的關鍵參數進行實時監控和聯鎖。

關鍵設備安全儀表系統（SIS）的設計應符合HAZOP分析、LOPA分析、SIL等級評估的要求。

RTO廢氣處理設備的工作原理是什么？

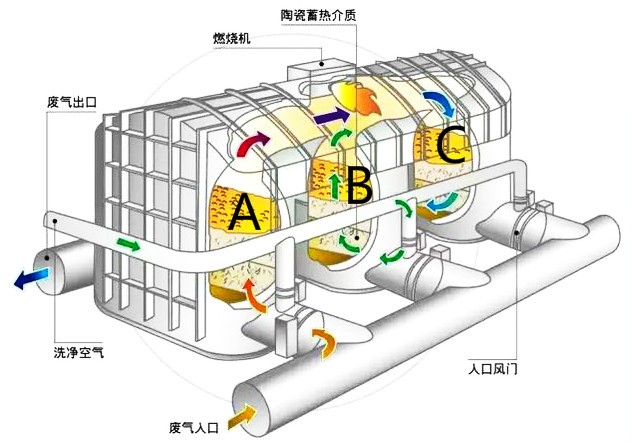

揮發性有機廢氣經系統風機推進或者吸入RTO入口集風管，切換閥引導氣體進入蓄熱床，氣體在經過陶瓷蓄熱床到燃燒室的過程中被逐漸預熱，在燃燒室高溫 (約800℃)氧化分解，凈化后的高溫尾氣在通過另一陶瓷蓄熱床時會將熱量留在其中，使得出口處的蓄熱床得到加熱，凈化尾氣得到降溫，使得出口溫度略高于RTO入口溫度，通常情況下溫升最高不超過50-70℃。

RCO催化燃燒設備自動化控制系統

RCO催化燃燒設備內設加熱室，啟動加熱裝置，進入內部循環，當熱氣源達到有機物的沸點時，VOCs揮發性有機物從活性炭內跑出來，進入催化室進行催化分解成CO2和H2O，同時釋放出能量。1、

工作做原理：

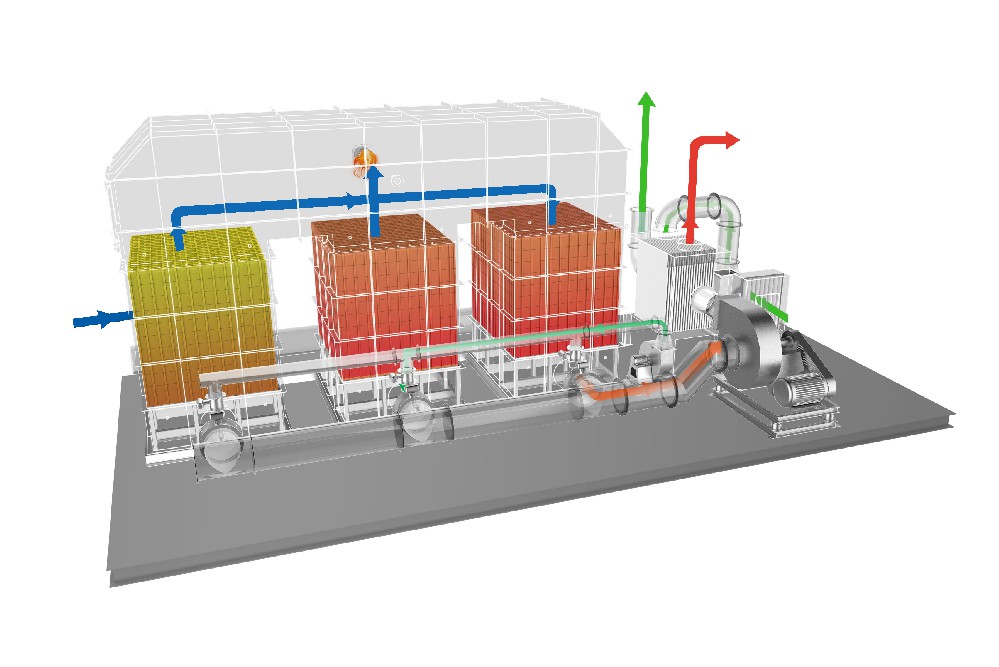

1、voc催化燃燒處理裝置將廢氣經收集后，通過旋轉閥門進入事先蓄熱的蓄熱層；

2、蓄熱層將熱量傳遞給廢氣，廢氣達到反應溫度后；

3、在催化劑層上發生氧化反應，反應后的氣體通過另外一個蓄熱層，將熱量傳遞給該蓄熱層，氣體得到冷卻，蓄熱層溫度得到升高。

4、到達一定程度的時候，氣體流向發生反轉，未處理的低溫廢氣進入上一循環已蓄熱的蓄熱層，然后發生催化反應后，又將熱量傳遞給上一循環冷卻的蓄熱層。

如此循環操作，實現污染物的催化氧化反應和熱量的循環。

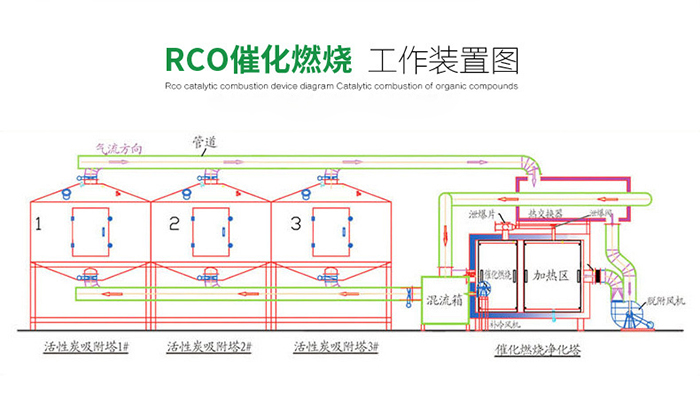

RCO催化燃燒設備的組成：

由預處理設備、預熱設備、催化燃燒設備、防爆設備組成：

廢氣預處理：為了防止催化劑床層的阻塞和催化劑中毒。廢氣在進入床層之前有必要進行預處理，以除掉廢氣中的粉塵、液滴及催化劑的毒物。

催化燃燒設備：一般采用固定床催化反響器，反響器的規劃按標準進行。應便于操作，修理便利，便于裝卸催化劑。

防爆設備：為膜片泄壓防爆，裝置在主機的頂部，當設備運轉發作意外事故時?？杉皶r裂開泄壓，防止意外事故發生。

預熱設備：預熱設備包含廢氣預熱設備和催化劑焚燒器預熱設備，由于催化劑都有一個催化活性溫度。對催化焚燒來說稱催化劑起燃溫度，有必要使廢氣和床層的溫度到達起燃溫度才能進行催化焚燒。因此，有必要設置預熱設備，但關于排出的廢氣自身溫度就較高的場合。

RCO催化燃燒設備的系統控制：

RCO催化燃燒設備由PLC控制器、文本顯示器、變頻調速器、點火器、紫外線傳感器、熱電偶等電控設備以及風機，另外由零壓閥調節燃氣與空氣的比例。

催化燃燒電氣控制系統工作過程分為三個狀態：

• 燃燒器工作狀態、停止狀態及參數設定狀態。在工作狀態中又分為點火過程和燃燒過程。由安裝的熱電偶檢測出溫度，送文本顯示器顯示；
• PLC具有模擬量輸入、輸出模塊，檢測火焰燃燒信號和熱電偶溫度信號，將檢測到的信號與設定的信號經過比較運算后，通過0～10 V電信號控制變頻器的輸出頻率來調整風機的轉速，保持燃燒器的燃燒溫度，這就是構成以設定溫度為基準的控制系統；
• 自動檢測燃燒器溫度信號與設定的溫度比較，輸出各類報警信號或直接停機。顯示器可以顯示燃氣流量、燃燒溫度和變頻器輸出頻率。設定參數和工作狀態等信息；可以通過顯示器在線調整運行溫度參數，修改設定溫度控制風機的運行。

3、 沸石吸附濃縮轉輪焚化設備自控系統

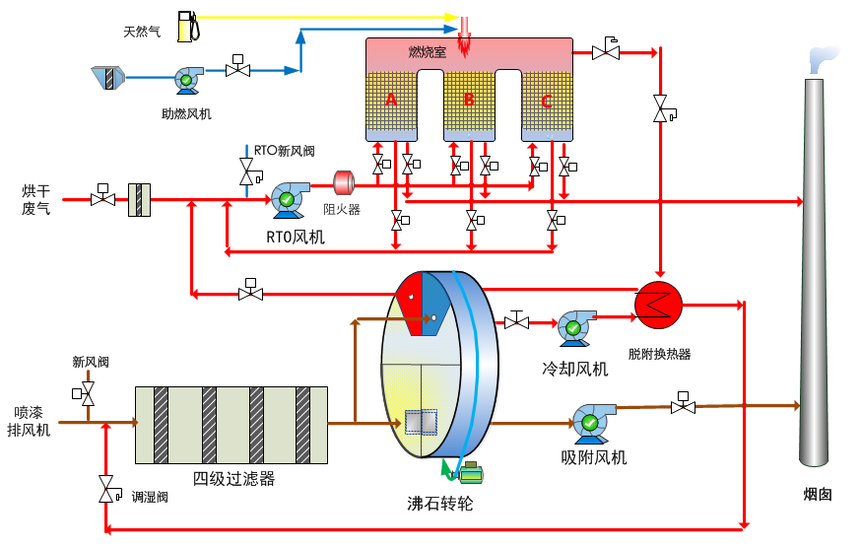

沸石吸附濃縮轉輪焚化系統系利用吸附－脫附－濃縮焚化等三項連續程序，其設備特性適合處理高流量、低污染物濃度及含多物種之VOCs 廢氣，其主要應用于排放較稀薄且接近周界溫度之污染物工業，典型應用如影印、涂裝制程及半導體工廠等相關產業。 沸石吸附轉輪組合 (Cassette)為一中心軸承與軸承周圍之支撐圓形框架支撐著轉體，轉體由沸石吸附介質與陶瓷纖維制成。

工作原理：

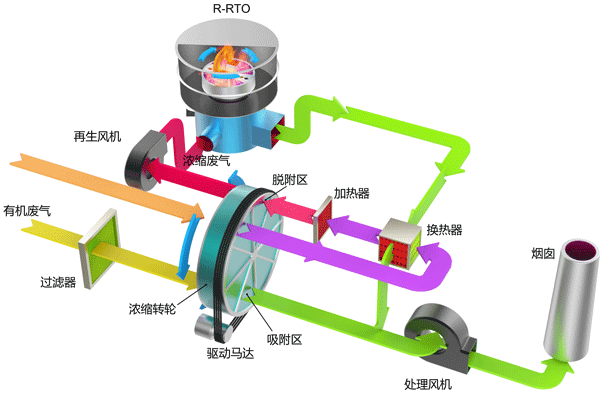

通過轉輪的旋轉，可在轉輪上同時完成氣體的脫附和轉輪的再生過程。進入濃縮轉輪的有機廢氣在常溫下被轉輪吸附區吸附凈化后直接排放至大氣，接著因轉輪的轉動而進入脫附區，吸附了有機物質的轉輪在此區內脫附，吸附在轉輪上的有機物被分離、脫附、進入后續處理系統。

主要特點：
1、高吸、脫附效率，使原本高風量、低濃度的VOCs廢氣，轉換成低風量、高濃度的廢氣，降低后端終處理設備的成本。

2、沸石轉輪吸附VOCs所產生的壓降極低，可大大減少電力能耗。

3、濃縮倍數達到數倍，大大縮小后處理設備的規格，運行成本更低。

4、整體系統采預組及模塊化設計，具備了較小的空間需求，且提供了持續性及無人化的操控模式。

5、經過轉輪濃縮后的廢氣，可達到國家排放標準。

合肥海戈電子為廢氣處理設備制造單位提供自動化控制解決方案。
